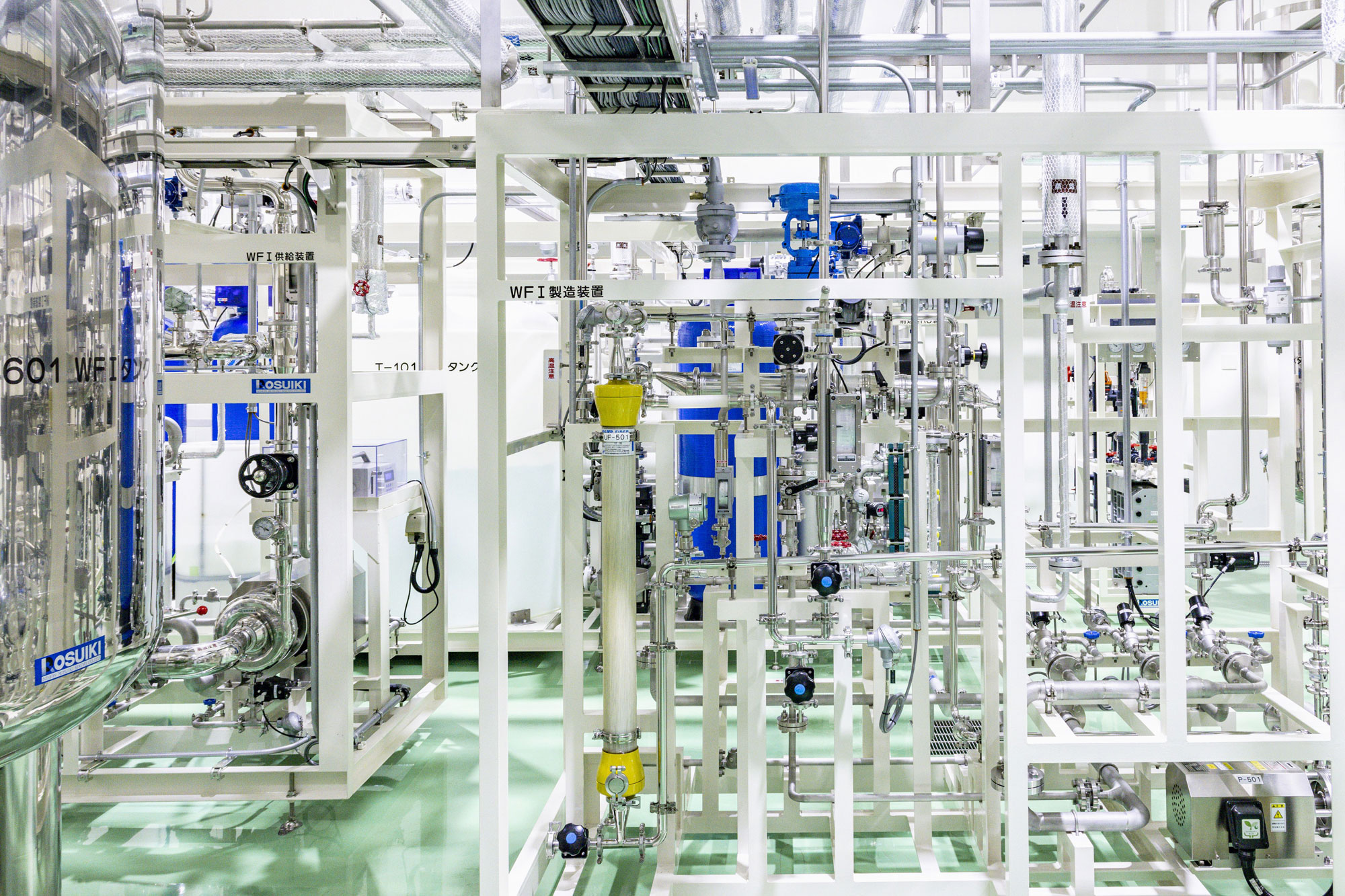

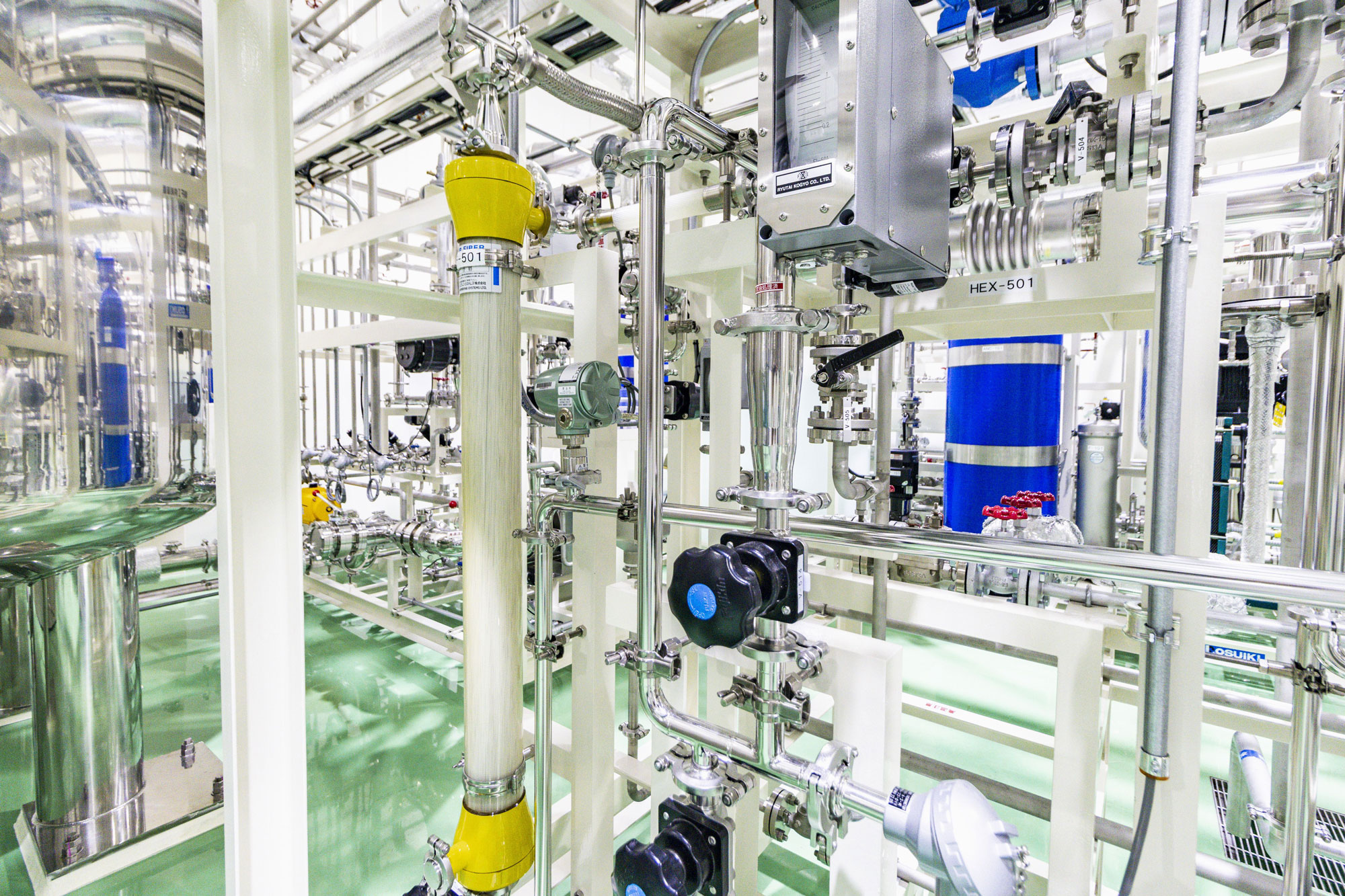

WFI製造装置（膜法）
WFI製造装置(膜法)とは
蒸留法ではなく、膜ろ過(主にUF膜)にて精製水から不純物(微生物、パイロジェン等)を分離、除去して注射用水(WFI)を製造します。
特長
-
蒸留法と比べ省エネルギー
蒸留法と比較した最大の特長は、環境対策として省エネルギー化が期待できること。その他、省スペース化、圧力容器規格の年次性能検査不要という効果も期待できます。
蒸留法では、精製水を水(25～30℃)の状態から蒸気(150℃以上)の状態にして、純粋蒸気を発生させます。
この純粋蒸気を冷却水で冷やして出来たものが注射用水となります。
一方、膜法の場合は、精製水を水(25～30℃)の状態から高温(70～85℃)の状態まで加熱した水が注射用水となります。
そのため、純粋蒸気を発生させる蒸留法に比べ、エネルギー使用量が少なくなります。また、冷却水を用いて蒸気を凝縮する工程がないため、冷却水も不要となります。（表１） -
ニーズに合わせた柔軟な設計
WFI製造装置(膜法)には複数のパターンで提案が可能です。（表２）
表１：膜法と蒸留法の比較（例）
| 製造量 | 蒸気使用量 | 冷却水使用量 | |
|---|---|---|---|
| WFI(蒸留法) | 1,000L/h | 350㎏/h at 0.5MPa | 880L/h at 20℃ |
| WFI(膜法) | 1,000L/h | 130㎏/h at 0.2MPa | 未使用 |
| ユーティリティ使用量差分 | – | -220㎏/h | -880L/h |
表２：WFI製造装置(膜法)のパターン
| パターン※1，2 | コスト | 省エネ効果 | スペース性 | 検証性(バリデーション含む) | |||
|---|---|---|---|---|---|---|---|
| イニシャル | ランニング | 検証難易度 | トラブル 回避機能 | 微生物汚染 リスク※3 | |||
| シングルUFタイプ | 低 | 低 | 高 | 小 | 高 | 低 | 中 |
| シングルUFタイプ UF膜SIP対応 | 中 | 高 | 低 | 中 | 高 | 低 | 低 |
| ダブルUFタイプ | 中 | 中 | 中 | 中 | 低 | 中 | 中 |
| ダブルUFタイプ UF膜SIP対応 | 高 | 高 | 低 | 大 | 低 | 高 | 低 |
※2.付帯設備としてPS装置や微生物迅速測定器もあります。
※3.UF膜SIP対応タイプは、蒸留法の純粋蒸気による滅菌と同等のサニタイゼーションが期待できます。
非対応のタイプは、純水蒸気による滅菌ではなく熱水殺菌となり、一般的なUF水製造装置と同等のサニタイゼーションとなります。
